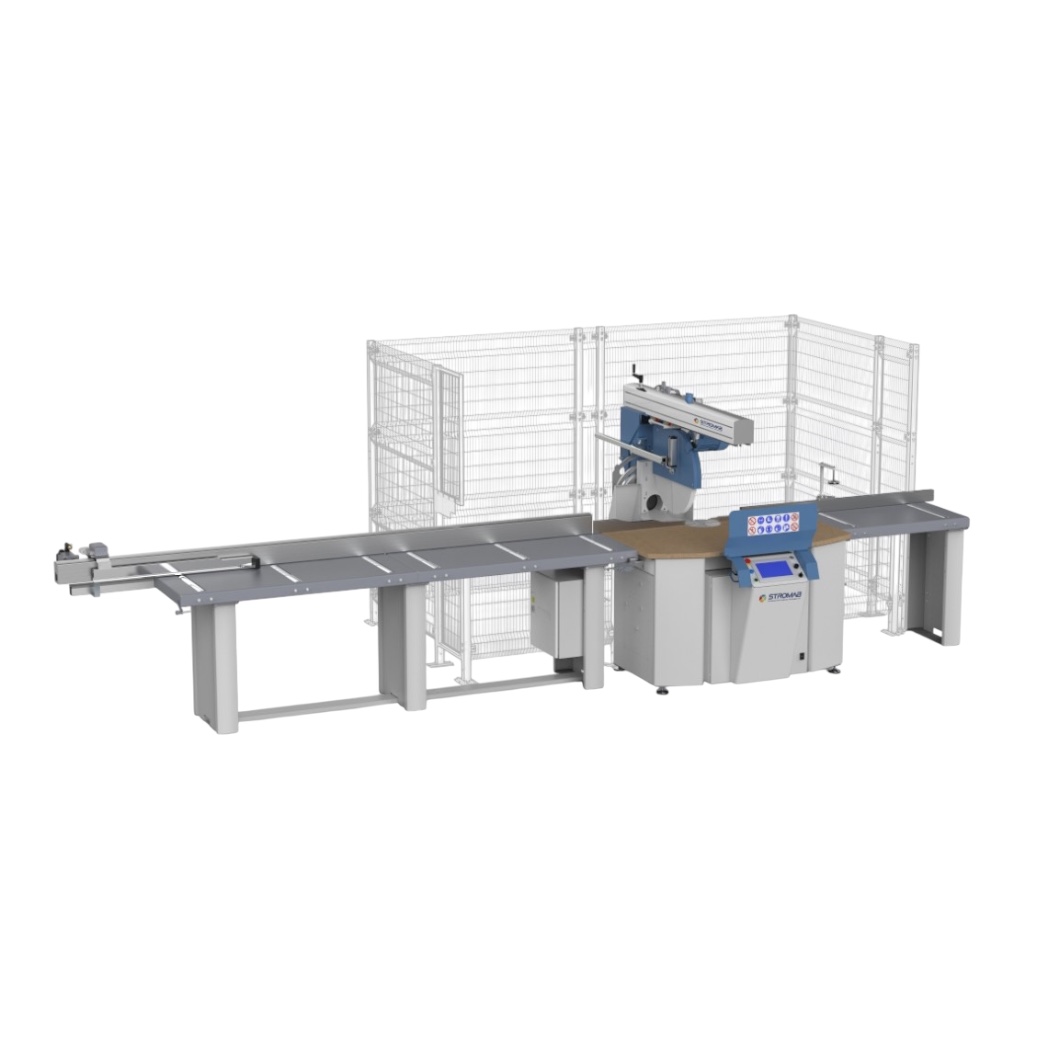

STROMAB Automatisch instelbare Afkortzaagmachine, type US30 MX, CE.
Krachtige en volledig automatisch instelbare universele afkortzaag voor de professionele houtverwerker. De STROMAB US30 MX is een radiaal afkortzaagsysteem met 5-assige besturing, ideaal voor het nauwkeurig afkorten van grotere werkstukken tot 510 x 210 mm, ook onder hoeken en hellingen.
De machine is voorzien van een HM zaagblad Ø 550 mm en beschikt over een volledig elektronisch gestuurde positionering van zowel de horizontale als verticale kanteling van de zaagunit, alsook de slag van de zaag. De aanslag wordt automatisch gepositioneerd via een snel tandheugelsysteem, aangestuurd door een encoder en inverter.
Dankzij de geïntegreerde BECKHOFF-besturing met TwinCAT-software kan de machine zaaglijsten automatisch optimaliseren en is hij compatibel met .BTL-bestanden (v10.4). Bedieningsgemak via het overzichtelijke 10,1” touchscreen, rechtstreeks aan de voorzijde van de machine.
Technische specificaties – US30 MX:
- Motorvermogen: 7,5 PK / 5,5 kW (400 V)
- Inclusief HM zaagblad Ø 550 mm
- Toerental: 2800 omw/min
- Snijsnelheid zaag: 80 m/sec
- Gewicht: 900 kg
- Zaagcapaciteit haaks (90°): 510 x 210 mm
- Afkortcapaciteit bij schuine stand:
- 120°: 435 mm
- 45°: 350 mm
- 30°: 255 mm
- Zaaghoogte bij neiging (horizontaal haaks):
- 60°: 165 mm
- 45°: 130 mm
- 30°: 80 mm
- Horizontale hoekinstelling: +30° tot +150°
- Verticale helling (neigen): +30° tot +120°
- 3 afzuigmonden Ø 120 mm
- Rollentafels (standaard): 1 m links + 1 m rechts (Ø 90 mm rollen)
- 2 pneumatische materiaalspanners
- Tweehandbediening voor extra veiligheid
Automatische aanslag/positionering:
- Elektronische aanslag met tandheugelsysteem
- Positioneersnelheid: ca. 40 m/min
- Positioneernauwkeurigheid: ± 0,4 mm
- Lengtes verkrijgbaar van 3000 mm tot 10.000 mm
Besturing & zaaglijsten:
- Touchscreenbediening (10,1” BECKHOFF pc-panel, IP54)
- Interface resolutie 1024 x 600 px
- Invoer zaaglijsten via touchscreen en/of USB
- Max. 99 zaaglijsten, elk met 15 maten
- LAN-integratie via dubbele Ethernetpoort
- Ondersteunt .BTL-bestanden (versie 10.4, geselecteerde PROCESSKEY’s)
Optionele uitbreidingen (meerprijzen):
- ZA266 – Rollentafel (Ø 90 mm) met voetsteun en achtergeleider, p/mtr
- ZA267 – Laser
- ZA279 – HM zaagblad TCT Ø 550 mm
- ZS008 – Software-aanpassing voor PC-zaaglijsten
- ZA000 – Labelprinters (diverse types)
Interesse in deze machine? Bel ons op 053-4312471 of mail naar info@beckersmachines.nl
