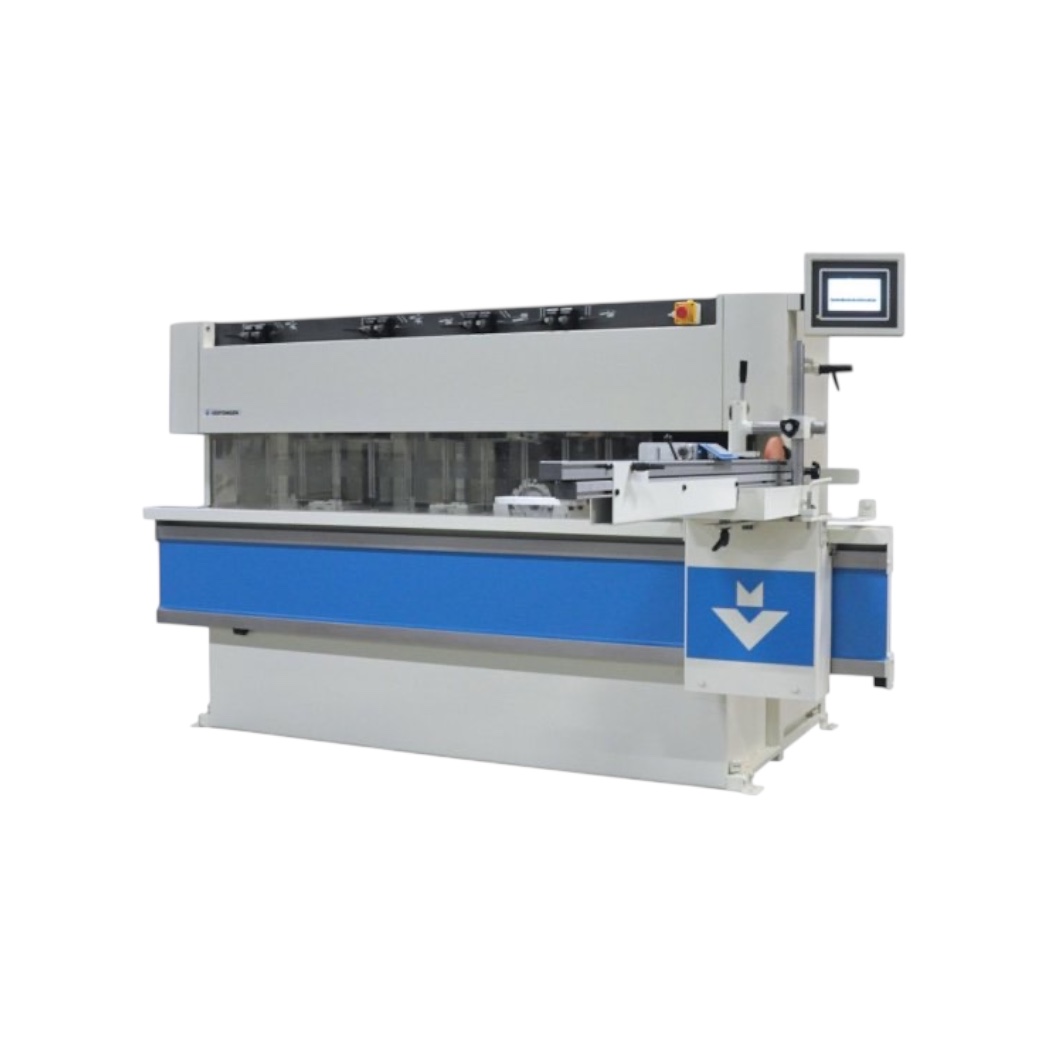

VERTONGEN 5-Achs-Zapfenschneidmaschine, Typ Pentho Compact 4 – CE.

Die VERTONGEN Pentho Compact 4 ist eine moderne 5-Achs-Zapfenschneidmaschine mit Rechtsgewinde, ideal für präzise Holzverbindungen. Sie verfügt über zwei Zapfenköpfe, zwei vertikale Achsen, eine geräuscharme Kappsäge und einen stabilen, beidseitig drehbaren Tisch. Die Maschine erfüllt die strengsten CE-Sicherheitsanforderungen und bietet zahlreiche Erweiterungsmöglichkeiten.

Merkmale & Spezifikationen:

Allgemein:

Rechtshänder
7-Zoll-Touchscreen für Bedienung und Motorauswahl
Komplett geschlossene und staubdichte Schutzscheibe
CE-konform
Abmessungen: 2.730 x 1.700 x 1.600 mm
Gesamtabsaugung: 1 x Ø 80 mm + 4 x Ø 150 mm

Tisch:

Vertikal montiert, extra stabil
Drehbar von -60° bis +60°, höhenfixiert
Auflagefläche bleibt beim Drehen unverändert
Manuelle Verstellung (automatisch optional)
Längsanschlag: 2,4 m (optional: 3,4 m)
Manuelle vertikale Schnellspanner (optional: pneumatisch)
Klemmung für geraden Hinterschaft (optional: runden Hinterschaft)
Auflagemaße: 160 x 600 mm

Kappsäge:

Motor: 2,2 kW – 3.000 U/min
Geräuscharme Säge Ø 400 mm inklusive
Schnitthöhe: 150 mm
Horizontale Einstellung: 20 – 155 mm
Manuelle Positionierung über Kugelbüchsen
Ablesung über Lineal (optional: Digitalanzeige oder Lasermarkierung)
Absaugung: Ø 80 mm

Antriebsköpfe (2x):

Motoren: 2 x 2,2 kW – 4.500 U/min
Montage: Gleitstangen
Digitalanzeige vorne und seitlich
Bewegung:
- Horizontal: oben -55 / +25 mm, unten -55 / 0 mm
- Vertikal: oben +3 / +150 mm, unten -2 / +80 mm
Inklusive 2 Zapfenköpfe Ø 160 x 145 mm mit HM-Wendemessern
Absaugung: 2 x Ø 150 mm

Vertikale Achsen (2x):

Motoren: 2 x 5,5 kW – 4.000 U/min (Option: 7,5 kW)
Montage: Schwalbenschwanzführung
Verfahrweg: Horizontal 150 mm, vertikal -150 / +25 mm
Achslänge: 200 mm mit Prolock (Option: 300 mm)
Achs-Ø: 40 oder 50 mm
Werkzeug max. Ø 350 mm
Digitalanzeige vorne und seitlich
Absaugung: Ø 150 mm pro Achse

Optionen (Auswahl):

Tisch:
- Rundum-Gegengewicht 6-fach (manuell)
- Pneumatische Vertikalspanner
- Verlängerungsanschlag bis 3,4 m
- Aluminium-Verlängerungstisch
- Automatische Tischbewegung mit adaptivem Zyklus
Kappsäge:
- Digitale Sägeblattanzeige
- Anreißlaser
Vertikale Achsen:
- Achslänge 300 mm (nur mit High Performance) Paket)
- Stärkerer Motor (7,5 kW statt 5,5 kW)
- Allgemein:
- 220-V-Transformator
