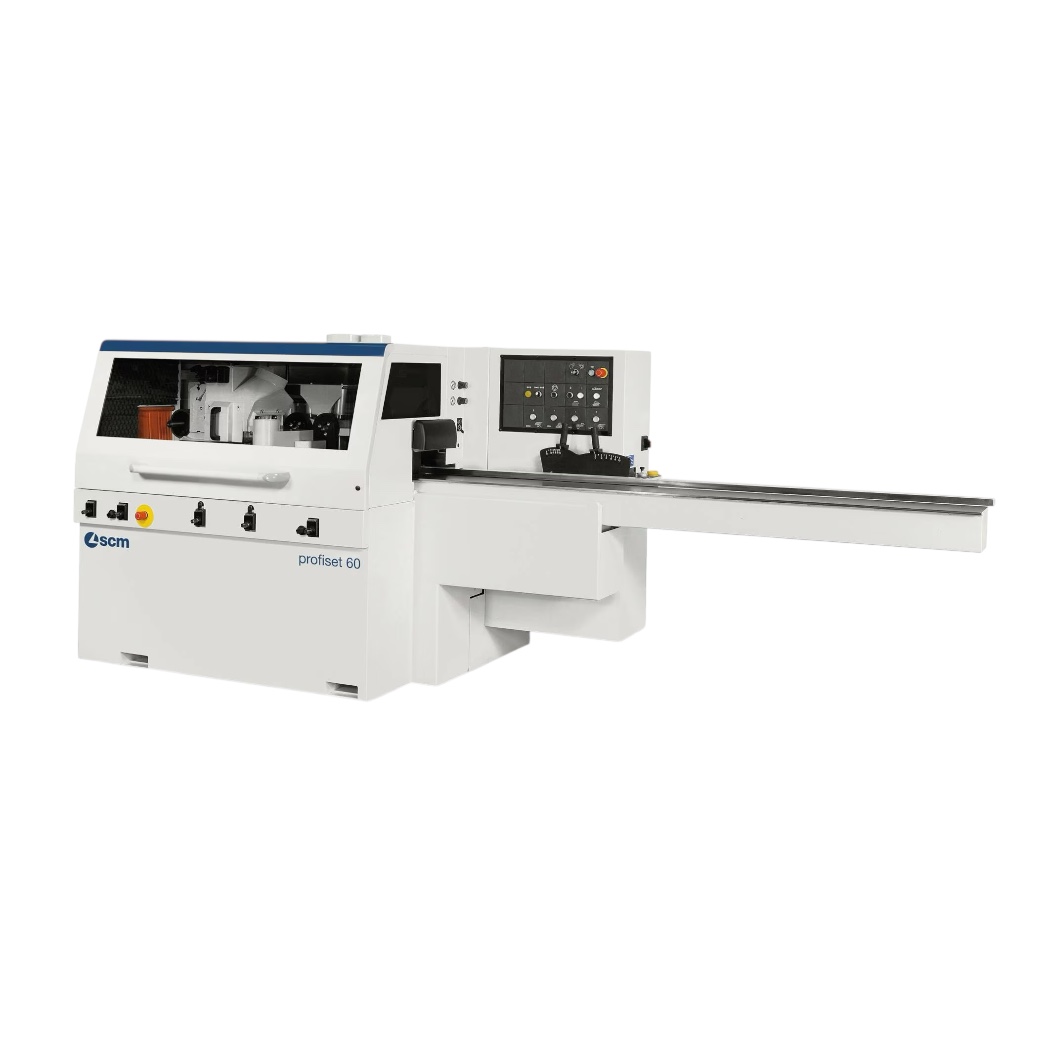

SCM Vierseitenhobelmaschine, Typ Profiset 60 EP Comp. 4/5, CE.
Moderne Vierseitenhobelmaschine mit Easy Plus Steuerung für automatische Achs- und Programmeinstellung. Ausgestattet mit einem robusten Rahmen, stufenlos regelbarem Vorschub, digitaler Anzeige und vielen weiteren Funktionen für effizientes und präzises Hobeln.
Standardausführung:
- Monoblock-Stahlmaschinenrahmen mit Verstärkungsrippen

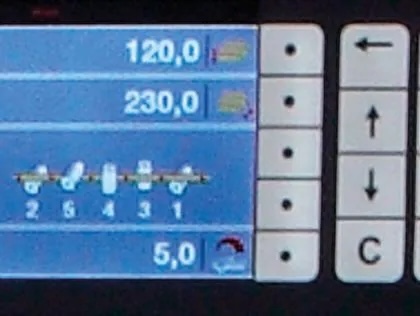

- 2-Achsen Easy Plus Steuerung:
- Automatische Positionierung der oberen und linken Achse
- Vorschubgeschwindigkeitswahl
- Werkzeugdatenbank mit Display
- Programmdatenbank mit Werkzeug- und Positionsvisualisierung
- Drehbare Steuerung zum Bediener hin
- Gleichzeitige Verstellung von Vorschubwalzen und oberer Achse

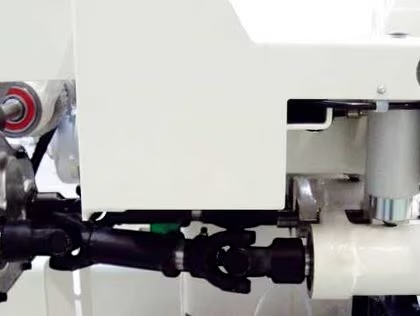

- Direktantrieb mit Bremsmotor
- Pneumatischer Druck auf die Vorschubwalzen
- Gefederte Vorschubwalzen, separat vor/nach der oberen Achse verstellbar
- Gusseisen-Abrichttisch mit austauschbaren Segmenten, spannungsfrei
- Spindelantrieb für maximale Steifigkeit und Präzision
- Einlaufführung für Referenzfräsen geeignet (nicht im Lieferumfang enthalten)
- Digitale mechanische Anzeige von Arbeitsbreite und -höhe
- Linke Achse mit Druckgruppe und gleichzeitiger Verstellung des Auslaufanschlags
- Schnellverstellung „SET UP“ mit numerischer Werkzeugdurchmesseranzeige
- Losere Unterwalze auf der Auslaufseite
- Angetriebene, gehärtete, schrägverzahnte Vorschubwalzen
- Schutzhaube mit Schalldämpfer und Schalter

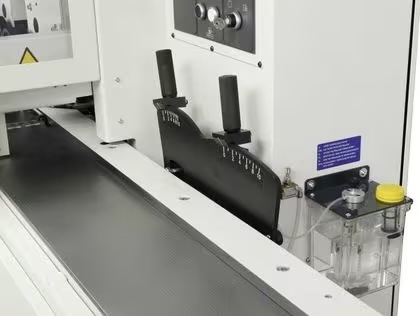

- Manuelle Tischschmierung und Zentralschmierung
- Schaltschrank mit thermischem Motorschutz
- Manuelle Motorsteuerung
- Abschließbarer Hauptschalter, Not-Aus, Niederspannungssteuerung
- Inklusive Werkzeugkoffer, Handbuch und Ersatzteilliste
- Hobelköpfe nicht enthalten
Technische Daten:
- Max. Arbeitsbreite (linke Achse): 230 mm
- Min. Arbeitsbreite: 25 mm
- Arbeitshöhe: 10 – 120 mm
- Min. Materiallänge (Komp. 4): 450 mm
- Min. Materiallänge (Komp. 5): 630 mm
- Stufenlose Vorschubgeschwindigkeit: 5–25 m/min (über Umrichter)
- Spindeldrehzahl: 6000 U/min
- Spindeldurchmesser: 40 mm
- Vertikale Einspannlänge: 140 mm
- Horizontale Einspannlänge: 250 mm
- Vertikale Axialverstellung (unter dem Tisch): 0–40 mm
- Axialverstellung Oberachse: 0–40 mm
- Vertikaler Werkzeugdurchmesser/Oberachse: Ø 100–180 mm
- Flachachsen-Werkzeugdurchmesser: Ø 120–140 mm
- Durchflussmotor: 3,0 kW (4 PS)
- Flachachsenmotor: 4,0 kW (5,5 PS)
- Vertikalachsenmotor: 5,5 kW (7,5 PS)
- Oberachsenmotor: 4,0 kW (5,5 PS)
- Vorschubwalzendurchmesser: 140 mm
- Abrichttisch Länge: 2000 mm
- Verstellbereich Abrichttisch/Nivellierlineal: 15 mm
Achsenanordnung:
- Position 1 = Abrichtachse (Kombination 4)
- Position 2 = Nivellierachse (Kombination 4)
- Position 3 = Linke Achse (Kombination 4)
- Position 4 = Obere Achse (Kombination 4)
- Position 5 = Zweite untere Achse (Kombination 5)
Optional erhältlich:
- Automatische Stern-Dreieck-Schaltung
- Motorverstärkung
- Obere Achse geeignet für Profilbearbeitung bis Ø 180 mm

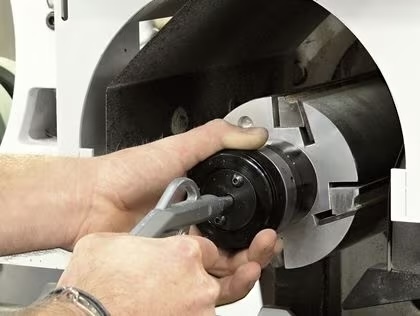

- T-Set Schnellwechselsystem (Druckluftentriegelung)
- Vorrichtung für Dünnschnitte ab 15 mm
- Universalspindel mit Absaughaube und Vorschubeinheit
- Hobelköpfe (klassisch oder Tersa Schnellwechsel mit Referenzfräser)
- Motorbremsen
- Automatische Tischschmierung
- Abrichttischverlängerung auf 2500 mm
Interessiert an dieser Maschine? Rufen Sie uns unter 053-4312471 an oder senden Sie eine E-Mail an info@beckersmachines.nl
