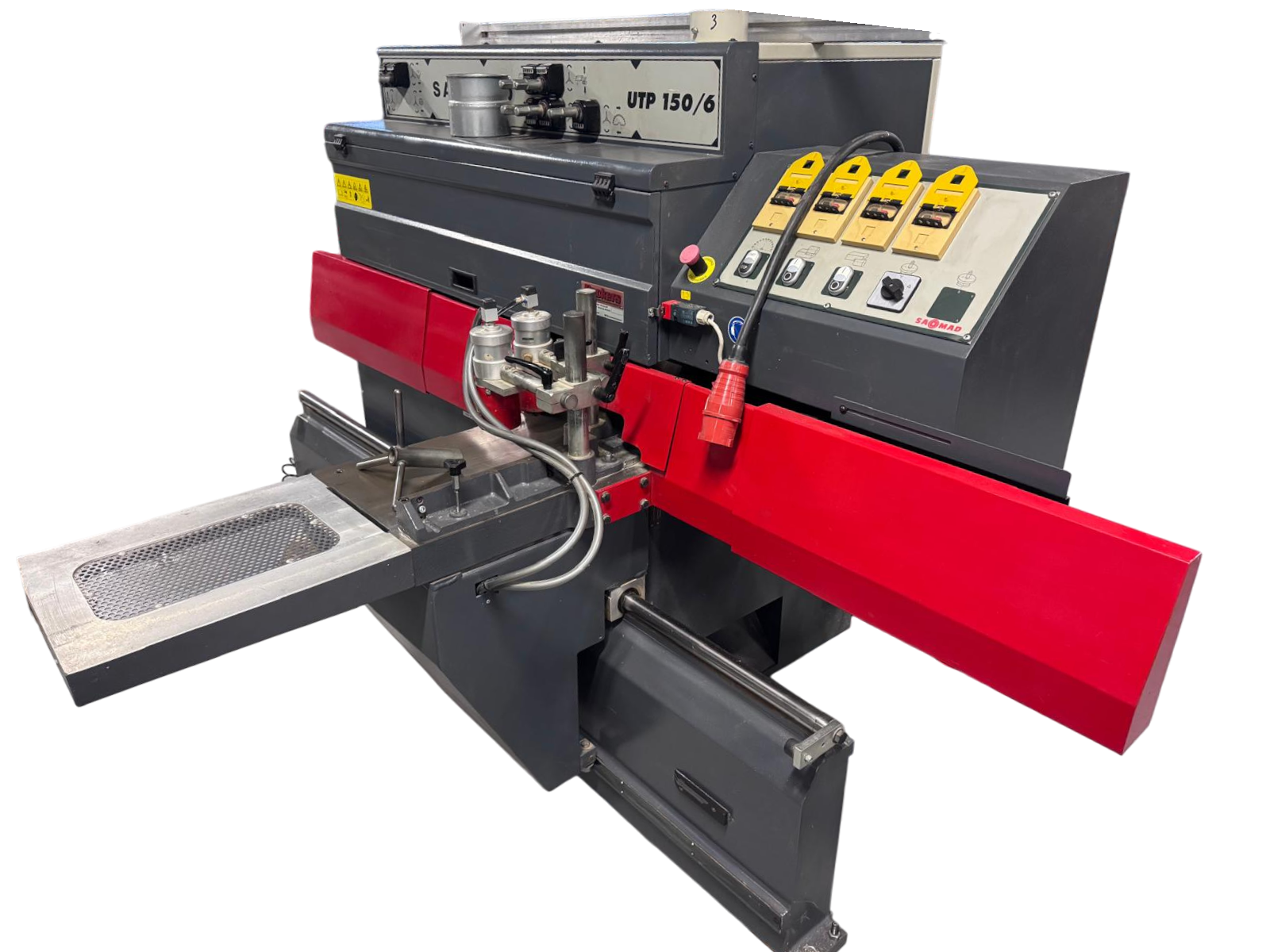

Wesentliche Merkmale:
- schwere, solide Maschine;
- Maschinenkonstruktion mit 4 Achsen, nämlich: 1 Sägeeinheit, 2 Stiftköpfe und 1 vertikale Profilachse;
- Ausführung der Maschine in Übereinstimmung mit den CE-Normen.
Technische Daten:
Sägeaggregat:
Motorleistung (gebremst und thermisch geschützt) 3 k.W. / 4 HP
Drehzahl der Sägewelle 3000 U/min./Min.
Durchmesser der Spindel 30 mm
Durchmesser des Sägeblatts 400 mm
Schnitthöhe 125 mm
Horizontale Einstellung 150 mm
Durchmesser der Absaugdüse 120 mm
Stiftköpfe:
Motorleistung (gebremst und thermisch geschützt) 2 x 2,2 k.W. / 3 HP
Drehzahl der Nadelköpfe 5000 U/min./Min.
Durchmesser der Spindel 40 mm
Durchm. Werkzeug 160 mm
Max. Länge des Stifts 150 mm
Durchm. Saugdüse 140 mm
Stachelköpfe horizontal verstellbar über 75 mm
Unterhalb 50 mm
Max. Durchgang zwischen den Stiftköpfen 185 mm
Profilwelle:
Leistung (gebremst und thermisch geschützt) 5,5 k.W. / 7,5 PS
Drehzahl 3600 U/min./Min.
Einspannlänge 190 mm
Durchmesser der Spindel 40 mm
Max. Durchmesser des Werkzeugs 320 mm
Horizontale Verschiebung 150 mm
Vertikale Auslenkung 140 mm
Durchmesser der Saugdüse 140 mm
Tabelle: Abmessungen 400 x 610 mm
Winkeleinstelllineal (mit 2 Anschlägen) 45 Grad (links/rechts)
Materialeinspannung mittels Exzenterspanner
Aluminium-Längenanschlag 1800 mm, ausziehbar auf 2800 mm
Gespaltenes Holz ja
